智能功率模塊(IPM)廣泛用于變頻空調壓縮機驅動、戶內戶外風扇驅動和功率校正電路。近年來，泵和工業風扇領域因為對緊湊化的要求，也開始使用IPM產品進行設計，隨著變頻系統和伺服驅動應用于工業機器人等新興領域，IPM的高可靠性設計也開始大顯神威。安森美半導體的IPM陣容強大，技術領先，功率等級從50 W至7.5 kW，滿足各種不同的應用需求，并持續研發更高功率密度和能效、更可靠的IPM，拓展工業應用領域，以助力提升工業能效，并滿足工業新興領域的需求。
什么是IPM？
IPM在一個封裝模塊中高度集成MOSFET和IGBT等分立功率器件、高低壓驅動芯片和外圍阻容器件、二極管，實現比分立方案更靈敏準確的保護功能、更簡單的外圍元器件設計、更簡化的生產工藝和更好的散熱性能。

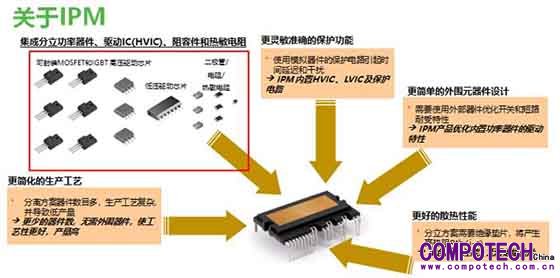

圖1：IPM的優勢
IPM基板技術
IPM可以無需絕緣墊片直接與外部散熱器相連，不但簡化了散熱的工藝難度，而且也降低了熱阻。IPM的這種優點基于IPM基板技術。
直連銅基板(DBC)、陶瓷基板和絕緣金屬基板(IMST)是三種不同的IPM基板技術，各有優缺點，可基于不同的應用需求使用不同的基板技術。DBC技術熱阻最低，可實現最高的電流密度，但工藝難度較高，成本最高。陶瓷基板技術成本稍低，易于量產，適用于功率密度稍高、同時對成本有較高要求的領域，和DBC工藝一樣，隔離電壓大于4kV，但受制于工藝本身，貼裝的器件比較有限。IMST技術易貼裝各類電阻電容和電感器件，但熱阻較大，所以電流低。
新的SPM®49用于5kW至7.5kW的空調、逆變器、泵和風扇
SPM的優點之一就是高度的集成化設計，但因為引腳定義各家供應商不相同，造成客戶對單一供應商的擔心，安森美半導體的SPM®49在封裝上兼容“M”公司的Large DIP系列產品，可以消除客戶對“獨家”供應商的擔心。
SPM的優點之一就是高度的集成化設計，但因為引腳定義各家供應商不相同，造成客戶對單一供應商的擔心，安森美半導體的SPM®49在封裝上兼容“M”公司的Large DIP系列產品，可以消除客戶對“獨家”供應商的擔心。
SPM®49采用先進的溝槽型IGBT，比平面型IGBT功率密度更高，使用DBC基板技術，熱阻極低，因而有更高的熱性能，尺寸為79mm*31mm*8mm，相比Large DIP，SPM®49爬電距離更遠，絕緣性能更優。同時，針對電機驅動領域，SPM®49采用短路耐受型的IGBT，可承受長達5 us以上的短路耐受時間。安森美半導體已推出的SPM®49是650 V、50A的NFAL5065L4B和650 V、75A的NFAL7565L4B，未來將陸續推出1200V的10A、25A、35A和50A電流等級產品。
針對相同封裝尺寸的SPM®49和Large DIP產品，我們在相同條件下進行了測試，結果顯示在所有工作頻率 / 輸出電流測試條件下，安森美半導體的SPM®49產品NFAL7565L4BT的殼溫都比競爭對手低。
新的SPM®31用于3kW至5kW的空調、逆變器、泵和風扇
SPM®31引腳兼容M公司的Mini DIP產品，消除客戶對獨家供應商的擔憂，采用先進的650V溝槽型IGBT和DBC技術，熱阻降低12%左右，由于引線引腳和螺絲孔兼容設計，所以無需PCB再設計，且側面無虛設引腳的先進封裝工藝使爬電距離更遠，便于散熱器設計靈活性改進，此外，內置熱敏電阻NTC實現更精確和直接的檢測，便于客戶的熱設計。安森美半導體已推出的SPM®31產品是650 V、30A的NFAM3065L4B和650 V、50A的NFAM5065L4B，未來將陸續推出1200V的5A、10A、20A電流等級產品。
SPM®31引腳兼容M公司的Mini DIP產品，消除客戶對獨家供應商的擔憂，采用先進的650V溝槽型IGBT和DBC技術，熱阻降低12%左右，由于引線引腳和螺絲孔兼容設計，所以無需PCB再設計，且側面無虛設引腳的先進封裝工藝使爬電距離更遠，便于散熱器設計靈活性改進，此外，內置熱敏電阻NTC實現更精確和直接的檢測，便于客戶的熱設計。安森美半導體已推出的SPM®31產品是650 V、30A的NFAM3065L4B和650 V、50A的NFAM5065L4B，未來將陸續推出1200V的5A、10A、20A電流等級產品。
針對相同封裝尺寸的SPM®31和Mini DIP產品，我們在相同條件下進行了測試，結果顯示在所有工作頻率 / 輸出電流測試條件下，安森美半導體的SPM®31產品NFAM5065L4BT的殼溫和損耗都比競爭對手低，尤其在更高頻率、重載的情況下，熱性能優勢明顯。
SPM®34用于達7.5kW的空調、逆變器、泵和風扇
SPM®34覆蓋達7.5kW的功率等級，采用先進的650V 和1200V 溝槽型的短路耐受 IGBT，和DBC基板技術，散熱性極佳，在工業領域有著很多的成功案例。
SPM®34覆蓋達7.5kW的功率等級，采用先進的650V 和1200V 溝槽型的短路耐受 IGBT，和DBC基板技術，散熱性極佳，在工業領域有著很多的成功案例。

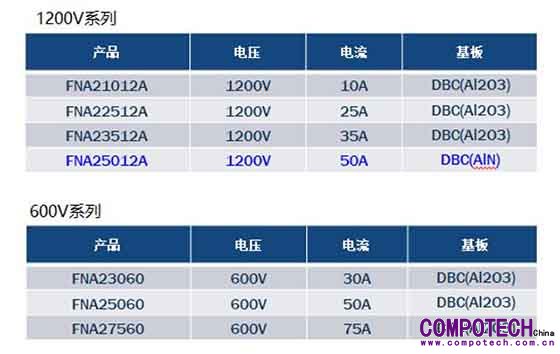

表1：SPM®34 (達7.5kW)
成熟的SPM®3V(達5kW) 廣泛用于從空調到工業變頻器領域
SPM®3V產品最高功率等級為5kW，是最為成熟的IPM產品，從空調到工業變頻器領域均有廣泛使用，覆蓋了1200V的10A到20A的系列產品，而600V更是覆蓋了從15A到50A的全電流等級產品，采用先進的650V 和1200V 溝槽型的短路耐受 IGBT，和DBC基板技術，散熱性極佳，并通過熱偵測實現全面的保護功能。

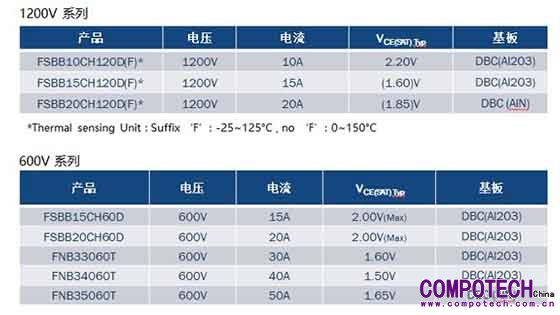

表2：SPM®3V(達5kW)
SPM® 45用于500W 至 2.2kW的泵、緊湊型工業逆變、白家電
SPM® 45是兼顧散熱和成本的高性價比方案，電流覆蓋從5A 到30A，內置自舉二極管和熱敏電阻，引腳復用功能可滿足客戶更多需求，統一封裝兼容1P到3P空調，具有極佳的電磁兼容性能、溫度特性，和完善的保護性能。

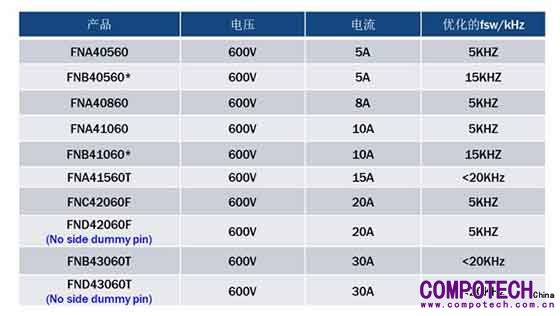

表3：SPM® 45 (500W 至 2.2kW)
DIP-S6/ DIP-S用于200W至1.1kW的白家電
DIP-S6/DIP-S產品比SPM® 45系列功率密度更高，且內置的驅動芯片可實現直通保護，當控制型號將一個橋臂的上下管同時導通時，DIP-S6/DIP-S產品將屏蔽其中一個信號，避免橋臂直通損壞模塊。
功率因數校正(PFC)模塊
在PFC模塊領域，安森美半導體提供適用于無橋PFC、升壓PFC和交錯并聯PFC等各種PFC拓撲的產品，高度集成功率器件驅動電路，內置熱敏電阻，從而提高功率密度，易于PCB布局和設計，電流等級從20A到75A全部覆蓋。
在PFC模塊領域，安森美半導體提供適用于無橋PFC、升壓PFC和交錯并聯PFC等各種PFC拓撲的產品，高度集成功率器件驅動電路，內置熱敏電阻，從而提高功率密度，易于PCB布局和設計，電流等級從20A到75A全部覆蓋。

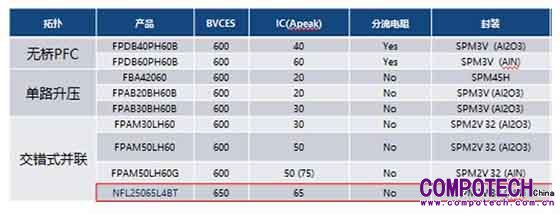

表4：安森美半導體提供適用于各種PFC拓撲的模塊
值得一提的是，安森美半導體最新的交錯式并聯功率因數校正模塊NFL25065L4B，其功率器件部分內置了兩顆第四代短路耐受能力的IGBT、兩顆碳化硅(SiC)二極管及驅動芯片，無需客戶再進行驅動電路設計，并集成了單相整流橋二極管，同時使用熱敏電阻對殼溫進行探測，具備優化的電磁兼容性能，單個IGBT功耗和在實際負載工作條件下的殼溫都較前代FPAM50LH60降低，且導通時的電流和電壓振鈴都減小，關斷時的拖尾電流明顯改善，損耗更小。
SIP方案廣泛用于200 W至1kW的工業變頻器和泵
SIP系列覆蓋600 V、5A/10A/15A額定值，新的SIP-K采用新的IGBT 及 FRD 工藝、第3代溝槽IGBT、極快速二極管，和IMST基板技術，比現有SIP 方案實現更小的封裝尺寸，且引腳定義相同，易于替代，廣泛用于工業變頻器和泵。
SIP系列覆蓋600 V、5A/10A/15A額定值，新的SIP-K采用新的IGBT 及 FRD 工藝、第3代溝槽IGBT、極快速二極管，和IMST基板技術，比現有SIP 方案實現更小的封裝尺寸，且引腳定義相同，易于替代，廣泛用于工業變頻器和泵。
SPM8、SPM5和SPM7用于低于200 W的中小功率等級的白家電
針對冰箱、洗衣機、洗碗機和風扇風機在內的低于200W的中小功率等級，安森美半導體提供SPM8、SPM5和SPM7產品，其緊湊化設計可實現產品的高功率密度需求，最小的SPM7產品將6個MOS、4個驅動芯片和眾多外圍電路集成在一個拇指蓋大小的模塊中，將風扇電機的物理結構與驅動設計合二為一。
總結
安森美半導體提供1200V和650V/600V全系列的IPM產品，最高功率等級7.5kW，滿足工業電機驅動、暖通空調(HVAC)、工業逆變、泵、工業風扇、白家電等各種應用需求，并針對新興工業應用更緊湊和更高能效的趨勢持續開發新的產品，基于新一代溝槽型的短路耐受IGBT技術、先進的DBC和IMST基板技術及豐富的封裝，提供更高的能效、功率密度、熱性能和可靠性，助力提升工業系統能效。而且，安森美半導體的IPM封裝和晶圓基地遍布全球，并不斷擴大相關的晶圓和封測產能，以滿足日益增長的客戶需求。
安森美半導體提供1200V和650V/600V全系列的IPM產品，最高功率等級7.5kW，滿足工業電機驅動、暖通空調(HVAC)、工業逆變、泵、工業風扇、白家電等各種應用需求，并針對新興工業應用更緊湊和更高能效的趨勢持續開發新的產品，基于新一代溝槽型的短路耐受IGBT技術、先進的DBC和IMST基板技術及豐富的封裝，提供更高的能效、功率密度、熱性能和可靠性，助力提升工業系統能效。而且，安森美半導體的IPM封裝和晶圓基地遍布全球，并不斷擴大相關的晶圓和封測產能，以滿足日益增長的客戶需求。
