無線充電聯盟 (WPC) 在全球擁有 232 個企業會員，包括華碩、聯發科、宏達國際、瑞昱、佳能、戴爾、樂金、三星、松下、索尼、飛利浦、東芝等電子廠商，以及家具業者宜家 (IKEA)。WPC 主席 Menno Treffers 表示，該聯盟所推行的低功率無線感應式電力傳輸標準「Qi」正快速成長，單是 2015 年就銷售 1.4 億支內建 Qi 功能的手機和 5,000 萬臺充電器。他樂觀預估，Qi 在之后幾年將有 100% 的成長率，今年將往 1 億臺充電器邁進，居家、汽車、辦公室或公用場所皆在應用之列，市面上約 99.8% 的無線充電手機或充電器都可與 Qi 相容。
Treffers 指出，反觀以 6.78 MHz 頻段充電的另一陣營 (意指 A4WP，2015 年與 PMA 合并改名為 AirFuel)，因效率低、易有過熱及干擾問題且制作成本高，尚未商品化，就連一度力挺的英特爾 (Intel) 亦萌生退意。至于 2.4 GHz 和 5.8GHz 雖適合長距離傳輸，但缺點是只能負載幾毫瓦的電力，并不適合手機或平板充電，同樣未見新品問市。他強調，安全絕對是第一要務，而是否具市場競爭力亦是開發者不可忽略的要素；WPC 本身不斷創新，15 W 可望在今年列入 Qi 1.2 官方修訂版規格，讓無線快充再升級，并積極往 2,000 W 的廚房家電設備供電邁進。
照片人物：WPC 主席 Menno Treffers
諧振式 vs. 感應式，因勢利導
WPC 營銷副總 John Perzow 說明效率量測的方式有四：從直流電進到發送端、輸出到線圈 (coils)、輸出到降壓／穩壓芯片，或是輸入到電池的電量，指標各異；他補充，目前無線充電有「諧振式」(松散耦合，Loose Coupling) 和「感應式」(緊密耦合，Close Coupling) 兩種。Perzow 認為，前者可在兩個線圈之間垂直充電，后者具有低成本、高效率利基，在坊間較為常見。WPC 最初的 1.0 版本，是目前市面上的智能型手機主流搭載；到了 1.1 版，已在原先感應之外，加入諧振架構；1.2 再加入中功率產品規范。Qi 是現今唯一能向后兼容的感應諧振標準。
WPC 營銷副總 John Perzow 說明效率量測的方式有四：從直流電進到發送端、輸出到線圈 (coils)、輸出到降壓／穩壓芯片，或是輸入到電池的電量，指標各異；他補充，目前無線充電有「諧振式」(松散耦合，Loose Coupling) 和「感應式」(緊密耦合，Close Coupling) 兩種。Perzow 認為，前者可在兩個線圈之間垂直充電，后者具有低成本、高效率利基，在坊間較為常見。WPC 最初的 1.0 版本，是目前市面上的智能型手機主流搭載；到了 1.1 版，已在原先感應之外，加入諧振架構；1.2 再加入中功率產品規范。Qi 是現今唯一能向后兼容的感應諧振標準。
照片人物：WPC 營銷副總 John Perzow
表：「諧振式」和「感應式」比較
|
架構 |
代表規格 |
操作頻率 |
天線結構 |
特點 |
|
松散耦合 (Loose Coupling) |
•AirFuel Rezence •WPC Qi |
•6.78 MHz •100～205 kHz |
•Perimeter •Planar |
Extended Z-distance |
|
緊密耦合 (Close Coupling) |
•WPC Qi |
•100~ 205 kHz |
Planar |
•Highly efficient •Low cost |
前述兩者其實各有利弊，應針對不同使用目的選擇適合的模式；而 WPC 之所以未全面支持雙重標準，亦是回歸「效率」之故。然而，為了讓諧振操作及「松散耦合」系統兼顧效率和向后兼容性，WPC 持續朝支持多個接收端并穿透厚層傳輸而努力，相關延伸規范將分階段納入 Qi 的官方規格，期在今年完成向后兼容的諧振原型。經美國科羅拉多大學實驗，將進入發送端的能量與經過時間累積后的電池電量相較，結果顯示在低頻狀態下，Qi 線圈對線圈的充電效率最佳，但低電流時由于持續的電壓循環須花費較長時間，效果不如預期。
60W 中功率準備就緒
Perzow 特別點出，考慮到接收端放置空間不同，效率計算應采空間的平均值。那么，金屬是否會影響充電效率？Perzow 回復，有此現象即意味充電器放射在外的能量過多，設計有待改善；除非是基于安全考慮的異物偵測，則另當別論。今年 3 月間才加入 WPC 會員、擔綱「60W 工作小組」的博世 (BOSCH) 工具機，亦贊同異物偵測的重要性；電動工具部門計劃經理 Nils Donath 表示，電鉆工具的使用者常身處粉塵多的惡劣環境，周遭金屬多，異物偵測功能別具意義；耐熱、防塵則是另一賣點，可保護機具、延長使用壽命。
Donath 細數，博世現有無線充電產品包括：電鉆和18V / 4 Ah、18V / 2 Ah、12V / 2.5 Ah 等三種規格的電池，均可在相同的充電器上充電；另有充電架、車充和變流器 (Inverter)，冀將這些產品的無線充電標準開放給業界使用，目標應用包括：電力、園藝、居家、工業、醫療，以及筆電、平板和電動單車。其電力傳輸是透過緊鄰諧振的電磁感應耦合線圈，功率可達 60W、效率大于 80%；之所以選定中功率發展，是因看中工具機械的電力需求多落在此區間。行動裝置可透過通訊協議控制電力傳輸，任意擺放皆可充電，不須停下手邊工作為工具換電池。

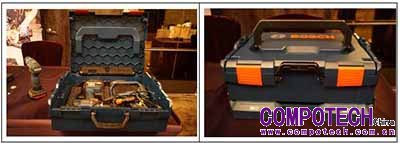

圖1：博世「Wireless Charging L-BOXX Bay」工具箱，隨意靜置角落時亦在充電，確保內部電動工具的電力永遠充足
高功率仍在創新萌芽
根據研調機構 IHS 統計，接收器銷售呈現上揚趨勢；截至 2014 年年底，有 5,500 萬件出貨、2015 年有 1.4 億件，今年底預估有 2.59 億件，成長力道甚于發送器，其中 Qi 占多數。IHS 研究經理 David Green 指出，當他們進行市調時，詢問受眾是否聽過無線充電？2014 年有 63% 的人給出否定答案，但到了 2015 年情勢已逆轉，有高達 76% 的人都回答 Yes。值得留意的是，調查顯示有購買意愿但尚未行動者，占 70.1%，將是潛力市場所在。他不只一次強調，2016 年將是推展無線充電的最后黃金期，否則市場可能轉移關注焦點，不利前景。
根據研調機構 IHS 統計，接收器銷售呈現上揚趨勢；截至 2014 年年底，有 5,500 萬件出貨、2015 年有 1.4 億件，今年底預估有 2.59 億件，成長力道甚于發送器，其中 Qi 占多數。IHS 研究經理 David Green 指出，當他們進行市調時，詢問受眾是否聽過無線充電？2014 年有 63% 的人給出否定答案，但到了 2015 年情勢已逆轉，有高達 76% 的人都回答 Yes。值得留意的是，調查顯示有購買意愿但尚未行動者，占 70.1%，將是潛力市場所在。他不只一次強調，2016 年將是推展無線充電的最后黃金期，否則市場可能轉移關注焦點，不利前景。
Green 建議，業者可用營銷套裝方案創造使用誘因，例如買手機就附送相關無線充電產品。不過，關于高功率產品，IHS 認為還需經過市場對技術、產品和成本的洗禮，才有較清楚的輪廓。即使尚在概念推廣期，著重高功率的家電大廠亦為感應式無線充電背書。日本飛利浦總經理 Nick Kuroda 表示，沒有電線糾纏，可避免被電線絆倒、方便任意移動、沒有因線路老化而損毀的危險；電器完全密封，可防塵／防水、容易清理，甚至可放到洗碗機清洗；加熱爐面可從事其他工作，不占空間；線圈亦可隱藏于餐桌下，不必苦守在爐邊。
照片人物：日本飛利浦總經理 Nick Kuroda

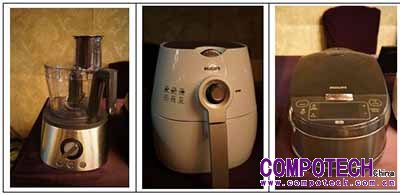

圖2：飛利浦支持 Qi 無線充電及線圈感應加熱的一系列小家電
廚房少了電線摻雜，將更干凈整潔，也能收納更多家用品。身為 WPC 「廚房工作小組」(The Kitchen Work Group) 一員，飛利浦日前展示無線圈廚房應用，支持高效率、低成本的新版垂直Z軸諧振操作。Kuroda 透露，目前已完成廚房家電的無線充電商用規格文件，可供應 1.5～2.4 kW 用電，可與現有熱感應發電的裝置合并使用；并正研擬將控制面板內嵌在家電機體，讓使用者直接在上面操作傳輸功率，或從網絡下載食譜等。他指出，除了循 Qi 規格從遠程供應電力，直接感應加熱是更有效率的方式，即使金屬材質亦適用。
軟件定義＋遠程控制，催生新型商業模式
恩智浦 (NXP) 高級首席系統架構師吳崇理介紹，WPC Qi標準在技術面有兩大利基：軟件定義與遠程控制。首先，充電站發送端 (Tx) 與行動裝置接收端 (Rx) 之間的通訊協議由軟件控制，方便進行產品差異化；因不須改變硬件架構，設計添加新功能將更有彈性，可透過「動態裝置比對」(Dynamic Device Mapping, DDM) 做多模方案擴充或規格升級，不受電阻、電容溫度等硬件條件影響，轉換時間延遲會更精確且省成本，尤其適用于車載裝置。其次，使用者若在外地有充電需求時，可向供電的營運商從云端購買所需的確切電量，就近充電，開發新的商業模式。
恩智浦 (NXP) 高級首席系統架構師吳崇理介紹，WPC Qi標準在技術面有兩大利基：軟件定義與遠程控制。首先，充電站發送端 (Tx) 與行動裝置接收端 (Rx) 之間的通訊協議由軟件控制，方便進行產品差異化；因不須改變硬件架構，設計添加新功能將更有彈性，可透過「動態裝置比對」(Dynamic Device Mapping, DDM) 做多模方案擴充或規格升級，不受電阻、電容溫度等硬件條件影響，轉換時間延遲會更精確且省成本，尤其適用于車載裝置。其次，使用者若在外地有充電需求時，可向供電的營運商從云端購買所需的確切電量，就近充電，開發新的商業模式。
充電站的營運商可向 IEEE 申請一個身份標識符 (WPID)，將該地址放在接收端，以便與云端系統進行數據交換，并藉以追蹤用戶偏好和購買習慣。那么，接收端是否會與用于行動支付的 NFC (近場通訊) 產生沖突？吳崇理解釋，NFC 操作頻率為 13.56 MHz，較 WPC Qi 的 100 kHz～205 kHz高，原則上小功率不成問題，而大功率因為充電及異物偵測頻繁或許有此疑慮，但可透過系統控制解決。他特別提到，Qi 不需額外藍芽等收發器就能實現頻內 (in-band) 通訊的特性，有助 WPID 和多裝置操作，以開發新應用、改善使用體驗并為日后擴充鋪路。

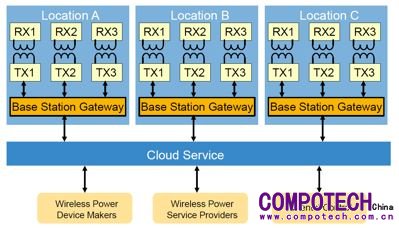

圖3：無線充電網絡架構
數據源：恩智浦 (NXP) 提供
改善電路設計，提升充電效率及安全
Qi 既以「高效率」自詡，要如何設計無線充電的電路系統？立锜科技技術處長劉國基揭示，一般以感應技術將電力從發送端送到接收端的效率只有72%，但透過中間線圈設計的改良，可提升至80%。著眼于良好兼容性，WPC 對發送端有較多的規范和設計要求，包括：線圈規格、電力控制方式、操作頻率范圍和通訊規范；目前經 WPC 認可的低功耗發送端設計有單線圈 (Type A) 和多線圈 (Type B) 兩大類——A 有 34 種、B 有 7 種，另中功率有 5 種；相較于單線圈僅固定在中央、有更多的空間和設計自由度，多線圈占用空間較大。
Qi 既以「高效率」自詡，要如何設計無線充電的電路系統？立锜科技技術處長劉國基揭示，一般以感應技術將電力從發送端送到接收端的效率只有72%，但透過中間線圈設計的改良，可提升至80%。著眼于良好兼容性，WPC 對發送端有較多的規范和設計要求，包括：線圈規格、電力控制方式、操作頻率范圍和通訊規范；目前經 WPC 認可的低功耗發送端設計有單線圈 (Type A) 和多線圈 (Type B) 兩大類——A 有 34 種、B 有 7 種，另中功率有 5 種；相較于單線圈僅固定在中央、有更多的空間和設計自由度，多線圈占用空間較大。
在接收端部分，不僅能做成貼片或手機背蓋，也可直接將接收器做在手機主板；因為機身沒有接口，可隔絕外部水、塵侵襲。等流、等壓是接收端設計重點，而散熱是關鍵要素；此外，將穩壓器與充電器整合已成趨勢，且系統架構影響甚巨。假設在同樣的輸出電壓和瓦數下，半橋架構的等效電壓只有 1/2，電流必須倍增才能達標，但此法的電路耗損相對較大，約有四倍；若換個方式，將輸入電壓提升兩倍以上，此時半橋架構反而有所需組件較少的優勢，并非一無是處。反之，若采用全橋架構，則須考慮多了兩個開關所增加的切換耗損。

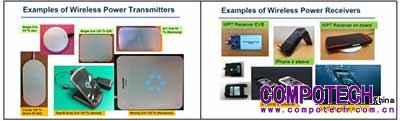

圖4：常見的無線充電發送端 (Tx) 及接收端 (Rx) 設計
數據源：立锜科技提供
劉國基提醒，基于安全設計還有幾項要件：異物偵測 (Foreign Object Detection, FOD)、電磁／射頻干擾 (EMI/RFI) 管理、完整的電壓過低鎖定 (UVLO) 和過電壓／電流／溫度保護 (OVP / OCP / OTP) 機制，以及頻內通訊、休眠作業等。異物偵測有兩個途徑：一是 Power Loss，檢查發射端和接收端的功率相減差值是否超出容許范圍？二是 Q-Factor，觀察諧振電路的輸出電壓值是否因異物屏蔽而下降？是否被電阻吸收而快速衰減？在 EMI 法規部分，以美國聯邦通信委員會 (FCC) 最為嚴謹；規范消費裝置之電源管理頻內通訊的 FCC Part 18 只是基本款。
FCC 針對不同頻率的「意圖發射」(Intentional Radiator，又稱「主動幅射體」或「幅射主體」)，另有 FCC Part 15 規范；歐盟亦在原有 ISM 充電裝置法規 EN55011 之外，于去年底將無線充電列入 ETSI (歐洲電信標準協會) 的測試標準，進一步設立 EN 300 330-1，規定若頻率高于 148.5kHz，場效限制將從 37.7 dB 大幅降至 -5 dB，帶來新的設計挑戰。劉國基建議，可以下列方法降低開關噪聲：改變控制器的斜率、額外加電容、整合 MOSFET 以降低等效串聯電感 (ESL)、電容盡量靠近 MOSFET、優化布線、加上濾波器 (filter) 或扼流線圈 (choke)……。
線圈設計須首尾一體思考
ConvenientPower 公司對于如何在收發器狀態處于「松散耦合」情況下、增加電力傳輸效率頗有心得，認為這是收發兩端的線圈尺寸或線圈間的距離不匹配時，常見的典型案例。ConvenientPower 的諧振發送端線圈間距可達 20 毫米、為相距 30 毫米的客制化接收端充電，利用獨特諧振匹配技術補償因松散耦合所導致的損耗。技術長劉遜強調，線圈設計應就發射基地與行動接收 (Base station- Mobile device, BM) 做系統思考；除了既有電感、電阻，行動裝置的電池或其他金屬組件也會影響線圈諧振頻率。
ConvenientPower 公司對于如何在收發器狀態處于「松散耦合」情況下、增加電力傳輸效率頗有心得，認為這是收發兩端的線圈尺寸或線圈間的距離不匹配時，常見的典型案例。ConvenientPower 的諧振發送端線圈間距可達 20 毫米、為相距 30 毫米的客制化接收端充電，利用獨特諧振匹配技術補償因松散耦合所導致的損耗。技術長劉遜強調，線圈設計應就發射基地與行動接收 (Base station- Mobile device, BM) 做系統思考；除了既有電感、電阻，行動裝置的電池或其他金屬組件也會影響線圈諧振頻率。

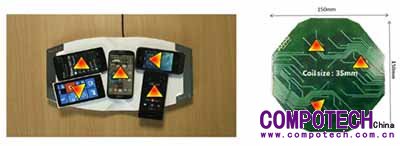

圖5：發送端的線圈設計，會影響裝置擺放位置及充電效率
數據源：ConvenientPower提供
因此，當接收端裝置與登錄型號不一致，對于「友善金屬」的認定亦不同；這就是異物偵測功能的基礎，命令發送端停止運作以避免過熱。關于發送端線圈有三個設計重點：定域充電 (localized charging)、線圈大小、均質的電磁流量分布。有別于近場應用，IMEC 臺灣區總經理 Peter Lemmens 則聚焦「遠距」傳輸。他表示，日常生活中其實充斥各種光、熱、振動等能源，但擷取成本可能很高，太陽能即是一例，故借助整合芯片和天線大量發射能源，以獲取更高密度的能源；但長距電力傳輸用在消費產品并不實際，反倒適用物聯網 (IoT) 感測或監控。
Lemmens 展示，將電力從發送端送到目標物的天線，即可獲得溫度等訊息；而如何將整個天線收發、負載模塊與半導體材料、制程優化，正是 IMEC 強項；與現有頂級工藝相比，可提升 18～25% 電路效率。IMEC 曾在辦公環境實驗，以 3W EIRP / 868-915MHz 發送器，相距 5 公尺以內可產生 30μW 直流電，若設為暫?；蛐菝吣Ｊ?，可在 2 分鐘內、每 40 毫秒提供 60mW 直流電，最大傳輸距離為 12 公尺，對僅需幾毫瓦的 IoT 場域已綽綽有余。與同業相較，在相同的電力下能傳輸的距離更遠，未來也將往更高頻率演進。
照片人物：IMEC 臺灣區總經理 Peter Lemmens
無線充電的愿景擘畫
既然無線充電這么方便，公共場所尤其適用，為何迄今未在全世界遍地開花？據宏達國際電子 (HTC) 副理朱峰森實地了解，發現有以下五項關鍵點有待突破：
1. 鋪設成本：因為手機等終端裝置未普及，消費者需求有限，餐飲店等業主參與意愿不高；
2. 管理不便：公共場所的充電器損壞頻率高，但經營者或管理者缺乏管理接口、不易察覺，反會引來民眾抱怨、甚至有損形象；
3. 設計美感：是否能融入家具？需要高度客制化能力；
4. 采用好處：除了「方便」，似乎還欠缺其他誘因；
5. 使用觀感：充電效率如何？是不是要駐留很久才能完成？
既然無線充電這么方便，公共場所尤其適用，為何迄今未在全世界遍地開花？據宏達國際電子 (HTC) 副理朱峰森實地了解，發現有以下五項關鍵點有待突破：
1. 鋪設成本：因為手機等終端裝置未普及，消費者需求有限，餐飲店等業主參與意愿不高；
2. 管理不便：公共場所的充電器損壞頻率高，但經營者或管理者缺乏管理接口、不易察覺，反會引來民眾抱怨、甚至有損形象；
3. 設計美感：是否能融入家具？需要高度客制化能力；
4. 采用好處：除了「方便」，似乎還欠缺其他誘因；
5. 使用觀感：充電效率如何？是不是要駐留很久才能完成？
有鑒于此，HTC 帶頭串連合作伙伴推行「無線充電網絡」計劃，參照電信經驗，由營運商出資在公共場所廣設無線充電設備并提供相關服務，解決成本問題。所有充電器都連接至云端、以 APP 監控充電器的無線網絡數據和接收器的功率 WPID，有朝一日希望打通接口、形成完整通訊框，讓兩端訊息互通；甚至獲悉用戶身份，讓網絡 IP 訊息列入 WPC 標準。信息業者可藉此提供加值服務，亦可作為后續大數據分析之用。臺北市信息局率先宣布將與廠商合作，于年底前在北市圖各分館、區公所、戶政事務所、市政大樓設置免費的手機無線充電設備。

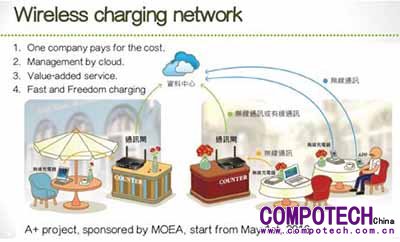

圖6：「無線充電網絡」計劃所規劃的使用情境
